Salve galera tectonny, é o seguinte , gostaria de saber se alguem tem algum esquema de como eu consigo "pegar" os 60Hz da rede elétrica e transforma-lo em um pulso que consiga acionar um rele ou solenoide, desde ja agradeço a atenção de todos. :police:
Re: pulso 60Hz By: UNIDASEX Date: 25 Out 2012, 17:13
Calil:
Poderia esclarecer o que é este "pulso" e como ele atua no relé ou solenóide?
O que significa os 60Hz da rede??
Re: pulso 60Hz By: calil Date: 25 Out 2012, 17:34
Ricardo esse pulso nada mais é do que a frequencia da rede 60Hz , ou seja , 1 pulso a cada segundo o rele ou o solenoide dava uma atracada.
Re: pulso 60Hz By: UNIDASEX Date: 25 Out 2012, 18:55
Calil:
Você deverá buscar então um projeto de fonte que alimentará um temporizador e o relé ou solenóide( que inclua o projeto do temporizador, é claro)!
Re: pulso 60Hz By: silvanoservitec Date: 26 Out 2012, 16:31
bem a frequencia da rede de 60hz significa 60 pulsos por segundos(inversões de ciclos) o seu rele piscaria 60 vezes em 1 segundo e isso na prática ele apenas vibraria. não é isso que vai te servir.
melhor vc procurar um pisca-pisca com NE555 alterando o trimpot e capacitor vc consegue o tempo que quizer aí ajuste para 1 pulso (piscada) e ligue o rele se for pequeno na saida do ne555 se for rele maior use um transistor e use o rele no coletor entre o Tr e o +B... seria simples e barato.
com a rede de 60hz para obter 1 pulso por segundo (claro com rede é mais preciso) vc precisaria dividir com um CI TTL os 60HZ umas 2x até dar 1 pulso. é mais complicado.
Re: pulso 60Hz By: calil Date: 26 Out 2012, 17:08
Silvano o que eu preciso é justamente um pulso por segundo no rele , e tambem tem que haver a precisão, por isso usar o ciclo da rede, voce tem algum esquema que da pra eu usar? Grato e ate a próxima.
Re: pulso 60Hz By: silvanoservitec Date: 27 Out 2012, 09:18
vamos ver se aparece aqui, bem seria isso a divisão simples, agora esse 1 pulso de 60hz vc terá que experimentar acionar um transistor ou 2 em cacata para o transistor acionar o rele. talvez um bc547... ou um darlington como tip122 de para usar direto. tem que ir nas experiências..
http://www2.eletronica.org/hack-s-dicas/gerador-de-1-hz-e-10-hz-com-ci-4017-a-partir-de-60hz/10hztimebasebyic4017.jpg
Re: pulso 60Hz By: marcosbr Date: 27 Out 2012, 22:17
Se você quer montar... Aí tudo bem!
Mas se quer resolver algo que depende disto... Eu indicaria um timer.
Pense num micro-ondas... Pode ajustar até mesmo segundos! (independente da rede)
Quer um "temporizador" ou algo mais complexo?
Re: pulso 60Hz By: jchristino Date: 29 Out 2012, 19:10
Boa tarde, amigo de uma olhada nos ttl da texas pois a maioria deles tem circuitos como o silvano já te reportou.
caso tenha duvidas o apoio sempre vem (Texas)[size=78%]http://www.ti.com/lsds/ti/analog/clocksandtimers/clocks_and_timers.page[/size]
diversos contadores.
caso queira desenvolver projeto cadastre-se.
O ruim é a aquisição dos ci pois a venda minima é de 50 ou 100 unidades.
http://www.ti.com/
...
Re: pulso 60Hz By: calil Date: 30 Out 2012, 10:38
Ola Silvano, vou montar um circuito com o 4017 pra testar, marcosbr um timer não daria certo porque preciso deste pulso de 1Hz constante, ja ate pensei em usar o pulso de um radio-relogio, mas achar esse pulso la que é , rsrs, jchristiano valeu pelo link , de grande utilidade.
Re: pulso 60Hz By: William_R Date: 30 Out 2012, 13:43
Vi uma vez naqueles livros de 301, 1001 circuitos um gerador de 1Hz barato.
Usava um relógio de cabeceira daqueles que vem do Paraguai e pegava o pulso de saida da bobina (solenoide) que acionava as engrenagens.
No link a seguir tem um exemplo de aplicação:
http://www.geocities.ws/transistor548/1hz.html
Tente também aqueles LED vermelho Pisca-Pisca que acho que eles oscilam proximo de 1Hz.
Re: pulso 60Hz By: William_R Date: 30 Out 2012, 13:53

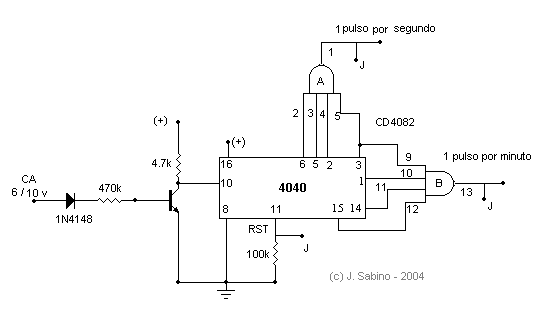

veja outro circuito parecido com a ideia do do Silvano na figura abaixo:
http://transistor548.blogspot.com.br/search?q=1hz
